Monitoring przepompowni

Telefony:

Centrala:

Tel. 62 722 25 17

Fax 62 590 36 10

Serwis:
+48 503 120 698

E-mail

Monitoring i sterowanie pracy przepompowni powinno odbywać się w czasie rzeczywistym na zasadzie stałego, bezkolizyjnego dostępu obiektów (pompowni) do kanałów transmisji danych. Wykorzystywana jest tutaj technologia telefonii komórkowej GSM. Umożliwia ona wymianę danych miedzy stacją monitorująca a sama przepompownia w trybie on-line z wykorzystaniem standardu GPRS ( pakietowe przesyłanie danych, ciągły dostęp do transmisji, opłata za ilość przesłanych danych a nie czas zajęcia kanału, możliwość wizualizacji dzięki systemom SCADA ). Systemy SCADA - Supervisory Control And Data Acquisition jest coraz częściej stosowany nie tylko ze względu na możliwość podglądu stanu obiektu ale również dzięki temu ze osoba monitorująca przepompownie może w odpowiedni sposób zareagować, mając możliwość sterowania i zarządzania pracą pompowni ( dodatkowo wysyłanie wiadomości tekstowych SMS na wybrany numer telefonu komórkowego). System powiadamiania za pomocą wiadomości tekstowych SMS, to drugi ze sposobów informowania użytkownika o możliwościach wystąpienia awarii ( zanik napięcia, powrót napięcia, alarmy o stanach poziomu medium w zbiorniku, stan pracy pomp, suchobieg ).

Zaletą stosowania systemu z wykorzystaniem techniki GPRS jest:

monitoring pracy obiektu w trybie on-line przy ponoszeniu kosztów jedynie za transmitowane dane, a nie za czas połączenia,

duży zasięg sieci,

niskie koszty inwestycji,

pełna ochrona dostępu na poziomie sprzętu i operatora,

wysoka szybkość transmisji danych,

łatwa konfiguracja systemu,

transmisja zdarzeniowa w czasie rzeczywistym,

wysoka niezawodność przesyłu danych,

brak ograniczeń związanych z ukształtowaniem terenu,

brak konieczności uzyskiwania pozwoleń na transmisję droga radiową,

bardzo niskie koszty eksploatacji w stosunku do oferowanych możliwości (transmisja pakietowa-miesięczny abonament za przesłane dane).

Funkcje stacji operatorskiej:

1. Odpytywanie ( w zadanym odstępie czasowym) wszystkich objętych monitoringiem przepompowni w celu uzyskania następujących informacji o ich stanie:

praca pomp - załączanie, wyłączanie, czas pracy;

awaria pomp - przeciążenie, przegrzanie, usterka elektryczna;

suchobieg praca pomp na sucho;

poziom max maksymalny poziom medium;

poziom min minimalny poziom medium;

włamanie otwarcie pokrywy zbiornika, drzwi szafki;

zasilanie zanik zasilania sieciowego, zasilania awaryjnego;

poziom medium poziom medium w zbiorniku na podstawie odczytu z sondy;

prąd pomp wartość natężenia prądu podczas pracy przepompowni.

2. Sterowanie pracą przepompowni:

zdalne załączanie, wyłączanie pomp;

zdalne odstawienie, dostawienie pomp w zależności od potrzeb;

zmiana poziomów możliwe przy zastosowaniu sondy pomiarowej, której ustawienia decydują o wartościach poziomu medium w zbiorniku i jednoczesnym załączeniu bądź wyłączeniu pomp;

3. Awaryjne sterowanie:

sterowanie pracą pomp zdalne załączenie, wyłączenie pomp;

4. Przedstawienie aktualnych parametrów na obrazkach synoptycznych;

5. Rejestracja i archiwizacja danych;

6. wyświetlanie zdarzeń;

7. Sygnalizacja stanów;

8. Generowanie alarmów i procedury alarmowej;

9. Prezentacja danych;

10. Generowanie raportów zmianowych, dobowych, tygodniowych itd.;

11. Komunikacja i jej obsługa;

12. Praca w sieci lokalnej Ethernet;

13. Możliwość pracy w Internecie;

Wszystkie dane które generowane są w szafie sterowniczej przesyłane są w formie pakietów danych do stacji bazowej, która bezpośrednio połączona jest z komputerem klasy PC na którym zainstalowano oprogramowanie wizualizacyjne. Dane są obrabiane, konwertowane a następnie wyświetlanie na ekranie monitora w formie graficznej ( wizualizacja, wykresy ). Wszystkie dane są archiwizowane, program daje też możliwość wydruku informacji z danego okresu pracy przepompowni.

Każdorazowo rodzaj i ilość sygnałów przekazywanych do stacji operatorskiej jest dostosowane do potrzeb użytkownika.

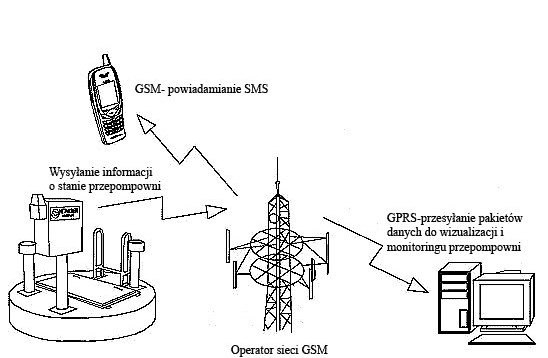

Ogólna struktura systemu monitoringu GPRS
